Дънна платка asus h97-pro gamer /1150

Дънна платка ASUS H97-PRO GAMER /1150

Нова дънна платка от серията Gamer попълни гамата от фирмени решения на тайванската компания ASUSTeK Computer. Както знаете, продуктите от това семейство са предназначени за геймърите с ограничен бюджет, които не са склонни да плащат големи суми за по-скъпи модели.

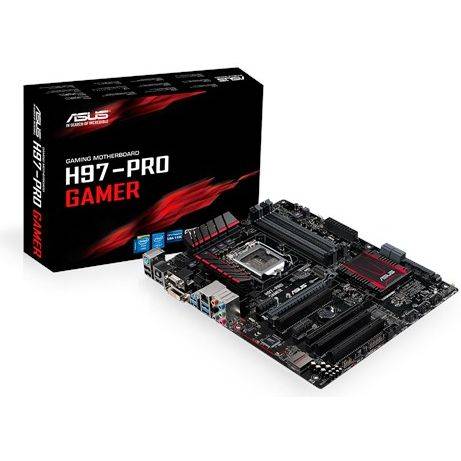

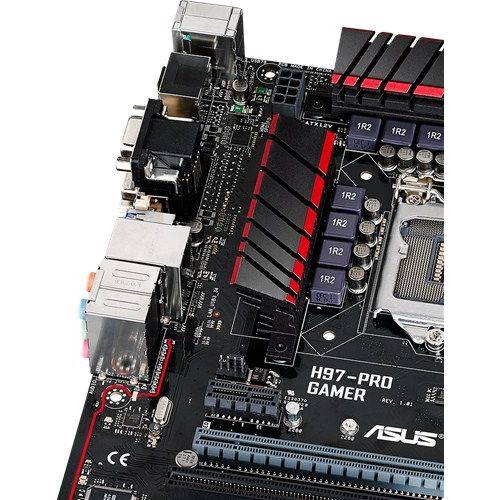

ATX дънната платка, носеща търговското име ASUS Н97-Pro Gamer, е базирана на системната логика Intel H97 Express и предлага възможност на геймърите да си създадат компютърна система с процесор на Intel от четвърто и пето поколение със сокета LGA1150. Силовата подсистема е изградена по 8-фазната схема, а за гарантиране на оптималната й температура са предвидени два радиатора.

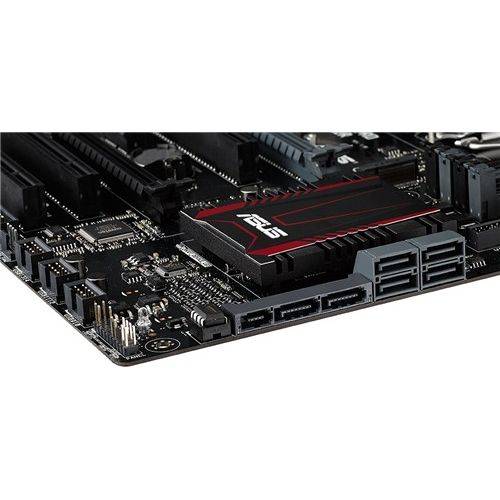

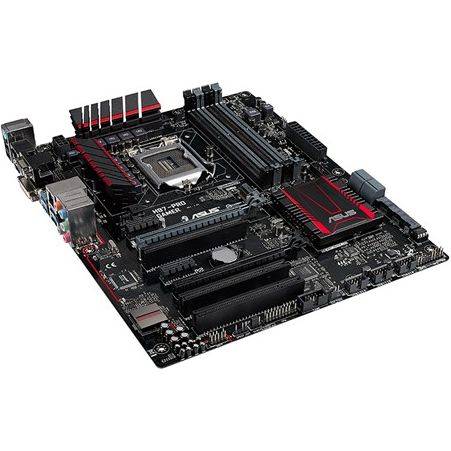

Черно-червена цветова схема, снабдено е с четири слота за RAM модули DDR3-1600, чийто максимален капацитет може да е 32 GB, един конектор PCI-Express 3.0 x16 (сив) и PCI-Express 2.0 x16 (черен; работи на x4), чифт PCI-Express x1 и три PCI. Също така трябва да се спомене, че в ASUS Н97-Pro Gamer присъства високоскоростния интерфейс М.2 (10 Gbit/s), който е допълван от единствения конектор SATA Express, както и четири SATA-III (6 Gb/s).

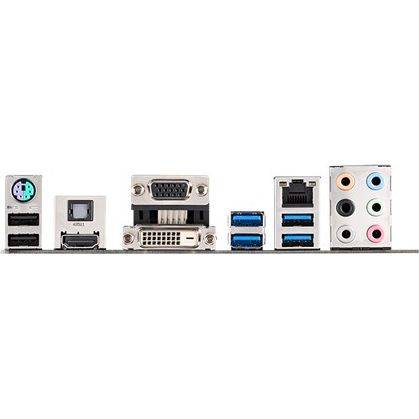

На интерфейсния панел на дънната платка можете да откриете портовете HDMI, DVI-D, VGA за използване възможностите на графичния процесор, а също така тук намираме и комбиниран PS/2, два порта USB 2.0, три USB 3.0, шест мини-жака и мрежовия порт RJ45. За висококачественото аудио-възпроизвеждане отговаря контролера SupremeFX, а за безпроблемната мрежова връзка контролера Intel I218V с поддръжка на GameFirst II.

Чипсет
Intel H97

Процесор
Intel Socket 1150 for the 5th/New 4th/4th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors , Supports Intel 22 nm CPU, Supports Intel Turbo Boost Technology 2.0

Памет
4 x DIMM, Max. 32GB, DDR3 1600/1333 MHz Non-ECC, Un-buffered Memory *, Dual Channel Memory Architecture , Supports Intel Extreme Memory Profile (XMP)

Multi-GPU Support
Supports AMD Quad-GPU CrossFireX Technology

Портове
PS/2 keyboard/mouse combo port(s), DVI-D, D-Sub, HDMI, LAN (RJ45) port(s), 4 x USB 3.0 (blue), 2 x USB 2.0 , 6 x Audio jack(s)

Слотове
1 x PCIe 3.0/2.0 x16 (x16 mode, gray) , 1 x PCIe 2.0 x16 (max at x4 mode, black) *1, 2 x PCIe x1 , 3 x PCI

Конектори
1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin),
 3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s),
 1 x SATA Express connector: black, compatible with 2 x SATA 6.0 Gb/s ports,
 1 x M.2 Socket 3 for M Key, type 2260/2280 devices,
 1 x TPM header,
 1 x COM port(s) connector(s),
 4 x SATA 6Gb/s connector(s),
 1 x CPU Fan connector(s) (1 x 4 -pin),
 1 x CPU OPT Fan connector(s) (1 x 4 -pin),
 3 x Chassis Fan connector(s) (3 x 4 -pin),
 1 x S/PDIF out header(s),
 1 x 24-pin EATX Power connector(s),
 1 x 8-pin ATX 12V Power connector(s),
 1 x Front panel audio connector(s) (AAFP),
 1 x System panel(s) ,
 1 x Thermal sensor connector(s),
 1 x Clear CMOS jumper(s)

Дисков интерфейс
1 x SATA Express port, , compatible with 2 x SATA 6.0 Gb/s ports, 1 x M.2 Socket 3, , with M Key, type 2260/2280 storage devices support (both SATA & PCIE mode)*2, 4 x SATA 6Gb/s port(s), gray, Support Raid 0, 1, 5, 10

Видео
Integrated Graphics Processor- Intel HD Graphics support , Multi-VGA output support : HDMI/DVI-D/RGB ports , Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz, Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz

Аудио
SupremeFX 8-Channel High Definition Audio CODEC featuring Crystal Sound 2, Supports : Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking, High quality 115 dB SNR stereo playback output, High-fidelity audio OP AMP(s)

LAN
Intel I218V, 1 x Gigabit LAN Controller(s), featuring GAMEFIRST II Gigabit Intel LAN Connection- 802.3az Energy Efficient Ethernet (EEE) appliance

BIOS
64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 2.7, WfM 2.0, SM BIOS 2.8, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Quick Note, Last Modified Log, F12 PrintScreen function

Форм фактор
ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Аксесоари
User's manual, ASUS Q-Shield, 4 x SATA 6Gb/s cable(s)
