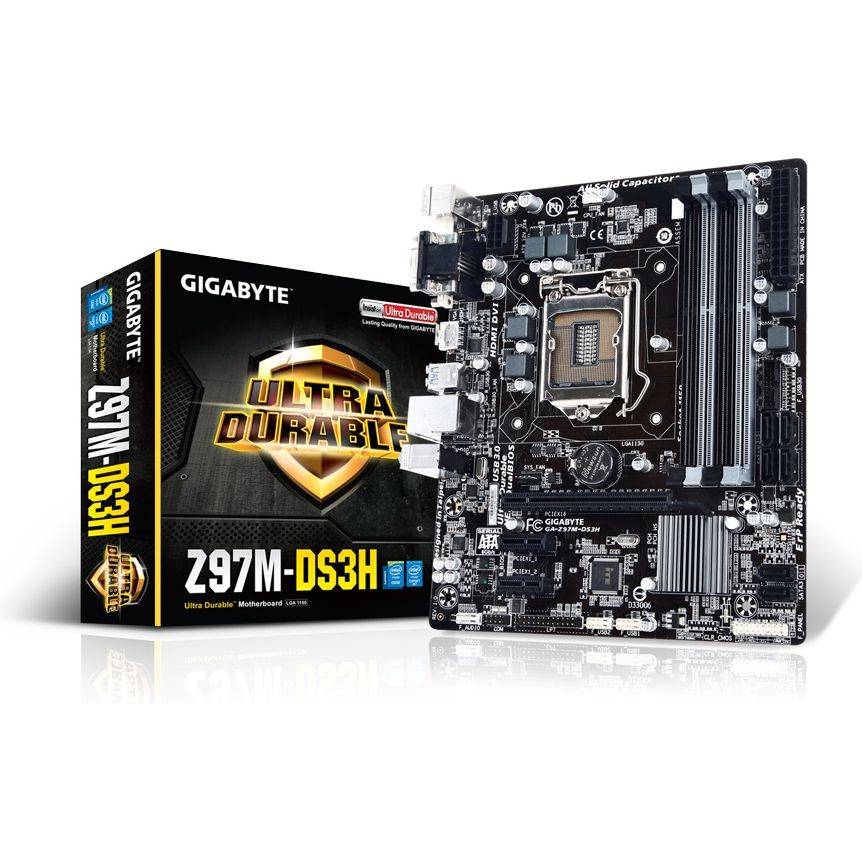

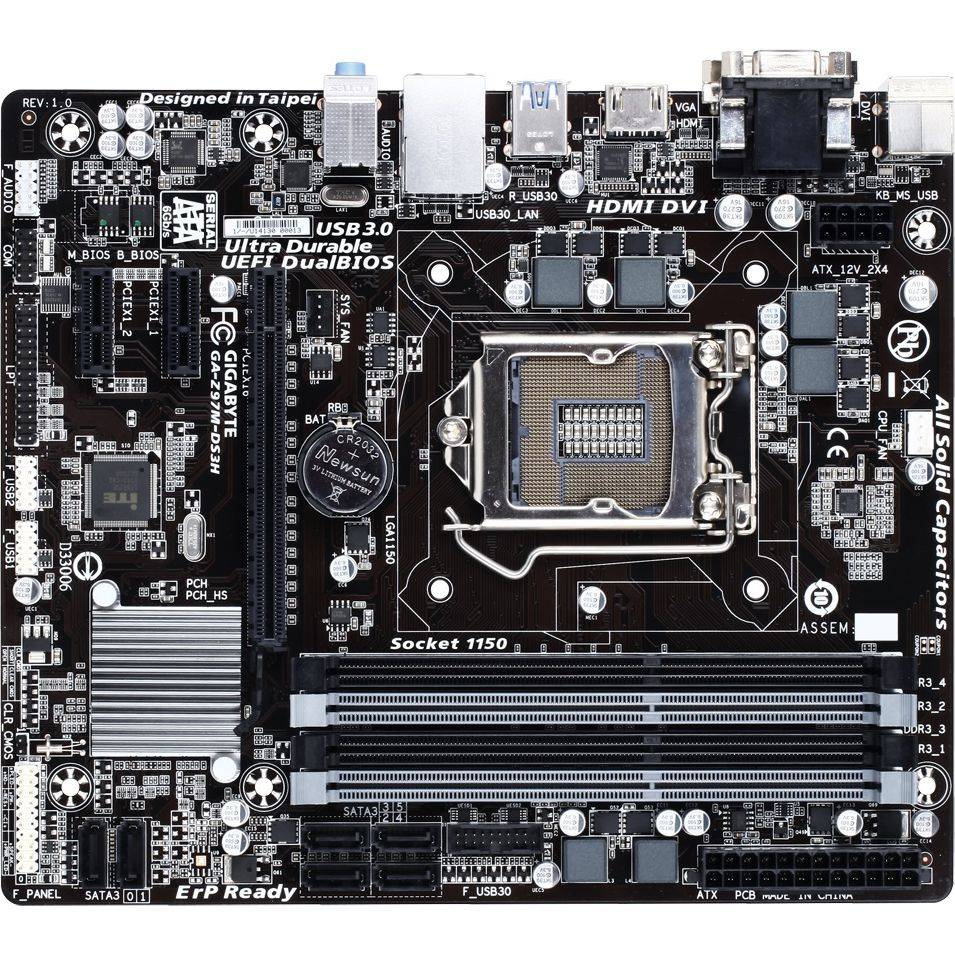

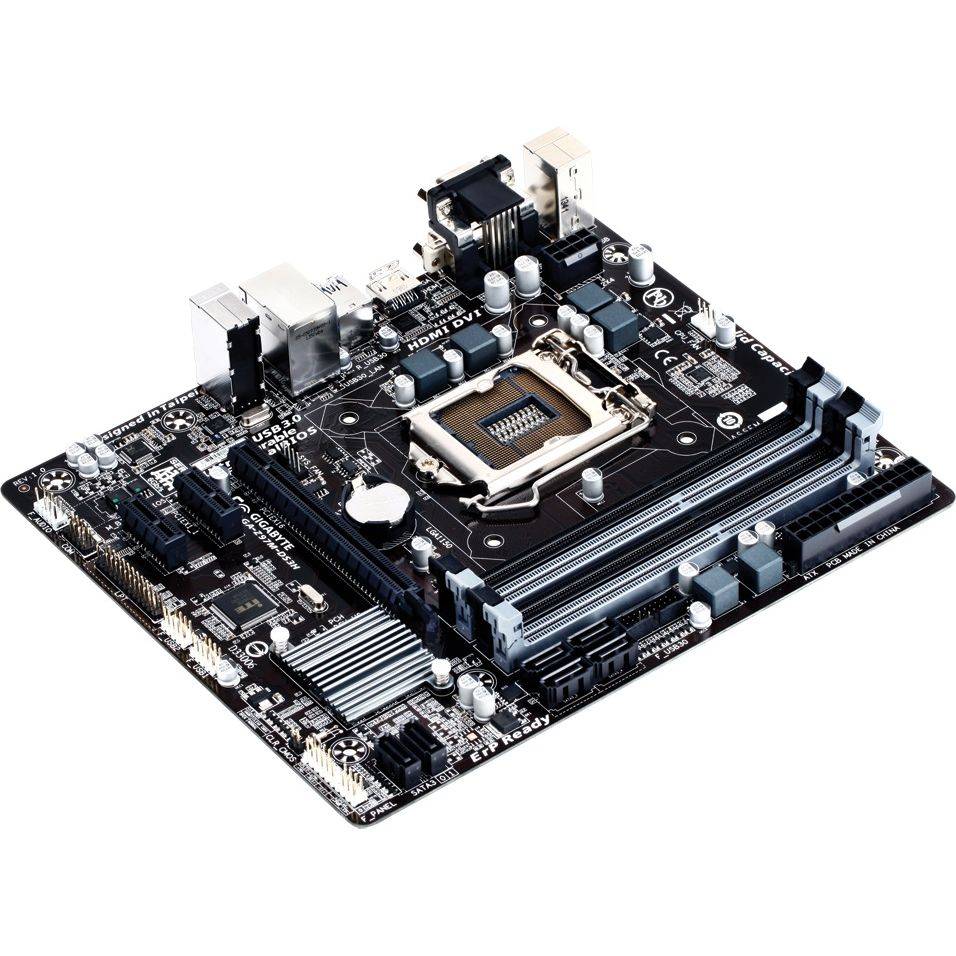

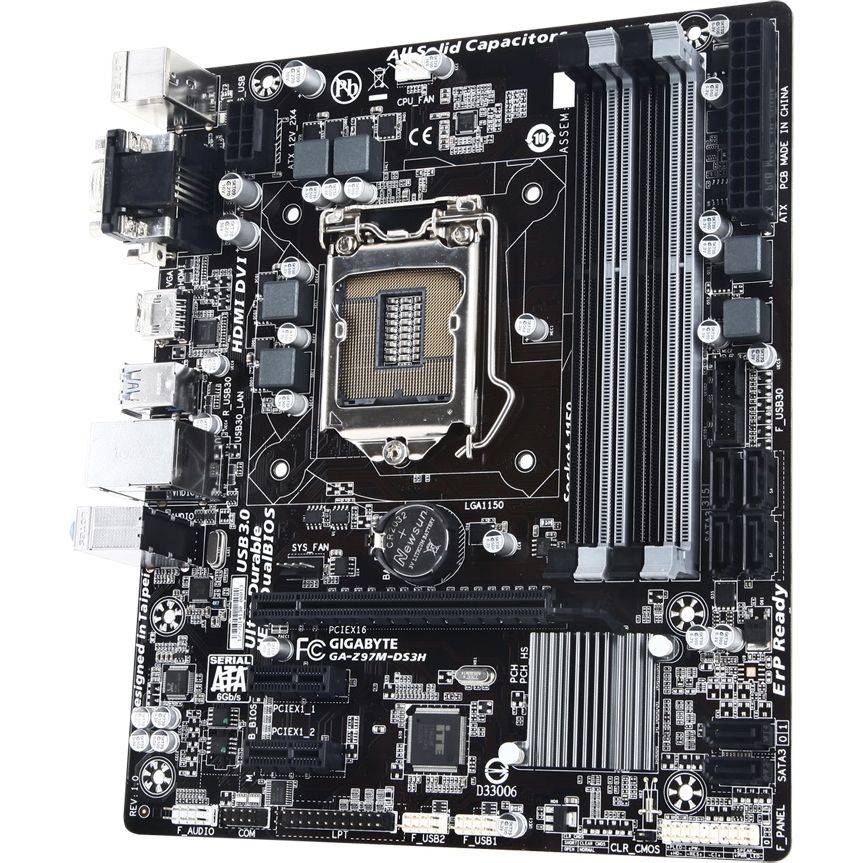

Дънна платка gigabyte z97m-ds3h, sock 1150, 4хddr3, d-sub, dvi-d, hdmi, rev.1.0

Дънна платка sock 1150, GIGABYTE Z97M-DS3H, 4хDDR3, D-Sub, DVI-D, HDMI, rev.1.0

Процесор

Поддръжка на процесори Intel Core i7 / процесори Intel Core i5 / процесори Intel Core i3 / процесори Intel Pentium / процесори Intel Celeron в пакет LGA1150
Размерът на L3 кеша варира в зависимост от модела CPU
Моля, обърнете се към списъка с поддържани процесори за повече информация

Чипсет Intel Z97 Express

Поддържана памет

4 цокъла DDR3 DIMM, поддържащи до 32 GB системна памет
* Поради ограничения на 32-битовата Windows ОС, при инсталиране на повече от 4 GB физическа памет, актуалният показван размер ще бъде по-малък от инсталирания.
Двуканална архитектура на паметта
Поддръжка на модули памет DDR3 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz
Поддържа не-ECC модули памет
Поддържа модули памет AMD Memory Profile (AMP)/Extreme Memory Profile (XMP)

Поддръжка на 3 дисплея едновременно
1 порт HDMI, поддържащ максимална резолюция 4096x2160@24Hz или 2560x1600@60Hz
* Поддръжка на HDMI версия 1.4a.
1 порт DVI-D, поддържащ максимална резолюция от 1920x1200@60Hz
* Портът DVI-D не поддържа връзка D-Sub чрез адаптер.
1 порт D-Sub, поддържащ максимална резолюция от 1920x1200@60Hz
Максимална споделена памет 1 GB

Аудио

Realtek ALC887 кодек
2/4/5.1/7.1-канала
* За да конфигурирате 7.1-канално аудио е необходимо да използвате модула за HD аудио и да включите функцията многоканално аудио през аудио драйвера.
High Definition Audio

LAN
Realtek GbE LAN чип (10/100/1000 Mbit)

Слотове за периферни компоненти

1 x PCI Express x16 слот, работещ в режим x16
(PCIEX16 слотът отговаря на PCI Express 3.0 стандарта)
2 x PCI Express x1 слота
(Всички PCI Express x1 слотове отговарят на PCI Express 2.0 стандарта)

Интерфейс за данни Чипсет:

6 конектора SATA 6Gb/s
Поддръжка на RAID 0, RAID 1, RAID 5 и RAID 10

USB Чипсет:

6 порта USB 3.0/2.0 (4 порта на задния панел, 2 порта са достъпни през вътрешния USB конектор)
6 порта USB 2.0/1.1 (2 порта на задния панел, 4 порта посредством вътрешните USB конектори)

Вътрешни входно-изходни портове

6 x SATA 6Gb/s конектора
1 джъмпер Clear CMOS
1 конектор Serial Port
2 конектора USB 2.0/1.1
1 конектор за вентилатор на системата
1 конектор USB 3.0/2.0
1 аудио конектор на предния панел
1 брой 24-пинов ATX главен захранващ конектор
1 хедър за паралелен порт
1 конектор на предния панел
1 конектор за вентилатора на процесора
1 захранващ конектор 8-пинов ATX 12V

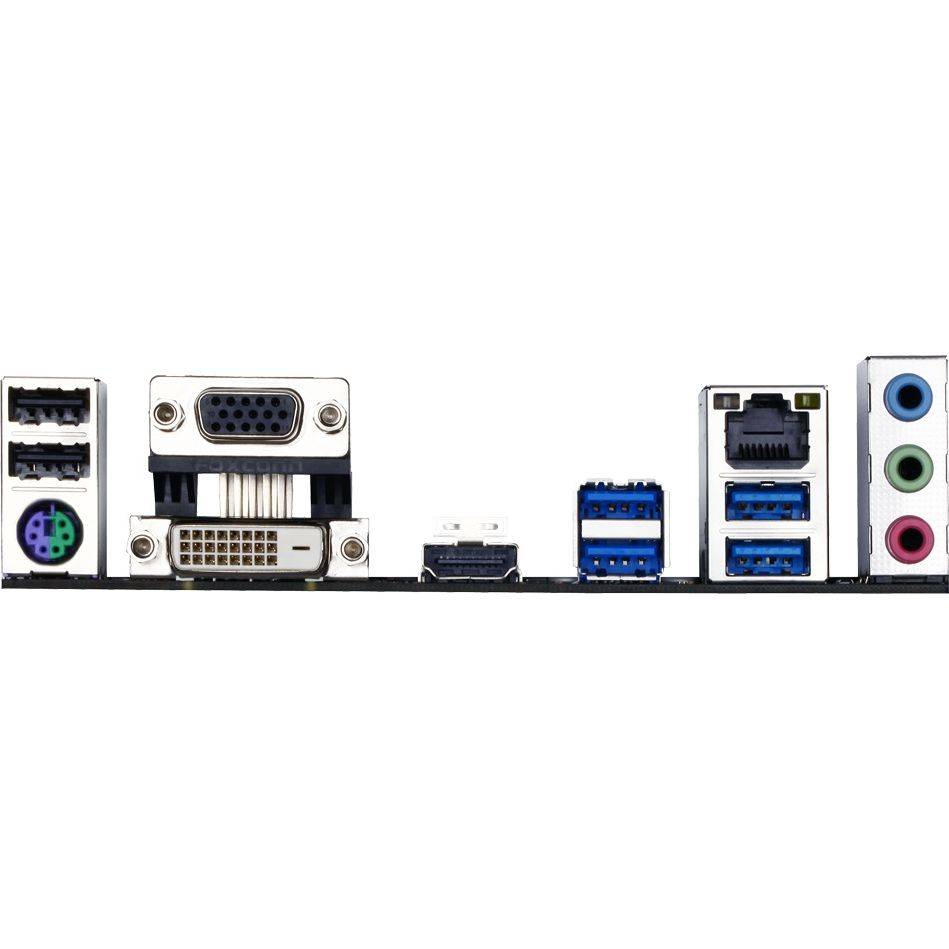

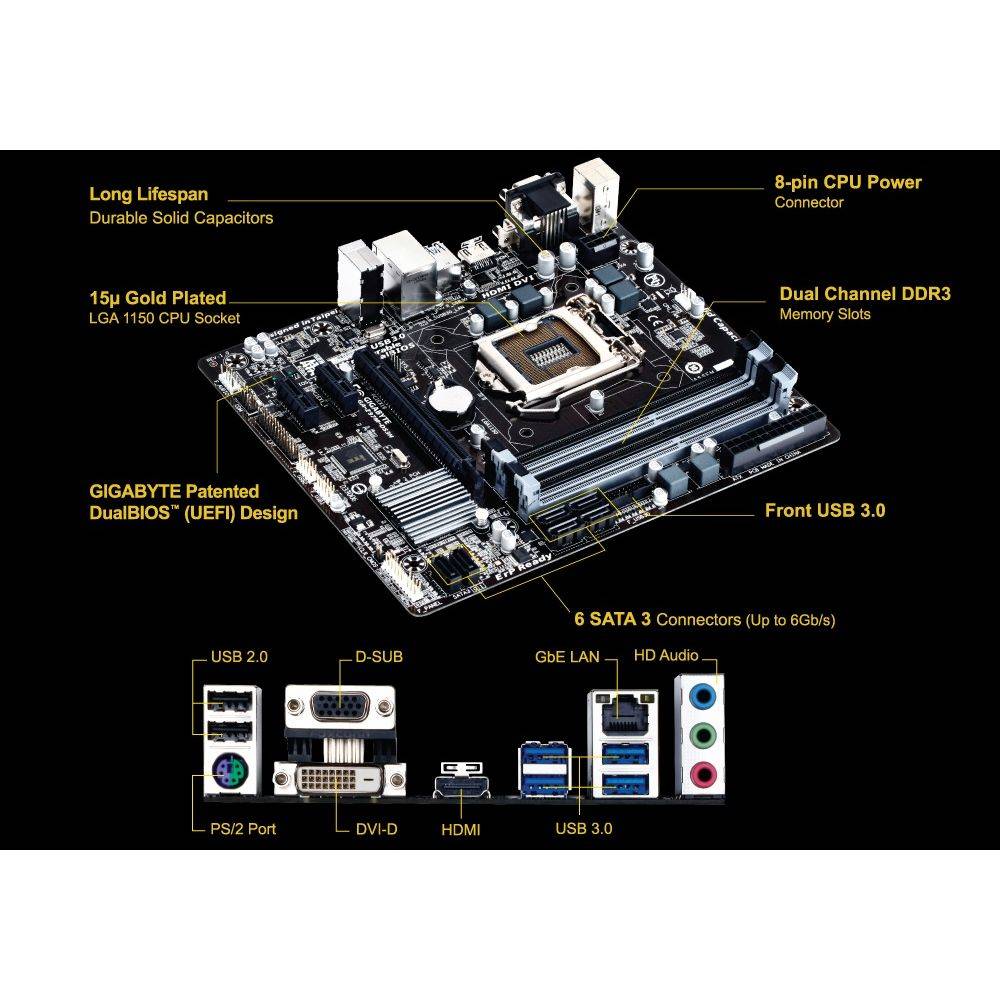

Входове / изходи на задния панел

2 порта USB 2.0/1.1
1 порт RJ-45
3 аудио жака (Line In, Line Out, Mic In)
1 x DVI-D порт
1 порт D-Sub
4 порта USB 3.0/2.0
1 порт PS/2 за мишка/клавиатура
1 порт HDMI

I/O контролер
Контролер iTE I/O

Хардуерен мониторинг

*Наличието на функциите за управление скоростта на вентилаторите зависи от инсталирания охладител
Известие при отказ на CPU/системен вентилатор
Определяне скоростта на вентилатора на процесора/системата
Контрол на оборотите на CPU/System вентилаторите
Предупреждение за прегряване на процесора
Отчитане на системното напрежение
Отчитане на системната температура

BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Лицензиран AMI UEFI BIOS
Поддръжка на DualBIOS
2 x 64 Mbit флаш

Други характеристики

Поддръжка на Smart Switch
Поддръжка на APP Center
*Наличните приложения в APP Center могат да се различават според модела на дънната платка. Поддържаните функции за всяко приложение също могат да се различават от спецификацията на платката.
Поддръжка на Xpress Install
Поддръжка на Q-Flash
System Information Viewer
Fast Boot
Smart TimeLock
USB Blocker
EasyTune
Поддръжка на Smart Recovery 2
Поддръжка на EZ Setup
Поддръжка на On/Off Charge
@BIOS

Пакет със софтуер

Norton Internet Security (OEM версия)
Технология на Intel Smart Connect
Технология на Intel Rapid Start
Технология на Intel Smart Response

Операционна система
Поддръжка на Windows 8.1/8/7

Форм фактор
Micro ATX Form Factor; 22.6cm x 19.3cm
